Läckande mäthål i betong - en artikel om analys av trendkurvor

Ännu en betongmätning för blöt för att mattan ska kunna läggas. Stora omplaneringar, forceringsåtgärder och viten hotar vardagslunken! Men är värdet rätt? Alla mätningar innefattar mätfel. Om beslut ska baseras på mätresultat är det därför avgörande att kunna identifiera om det finns mätfel som är så stora att mätresultaten borde förkastas. Hur kan analys av trendkurvor avslöja grova systematiska fel vid fuktmätning i betong?

Mäthålets ångläckage ger alltid rabatt på mätresultatet

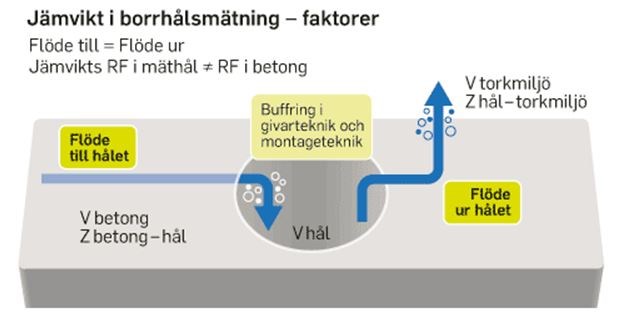

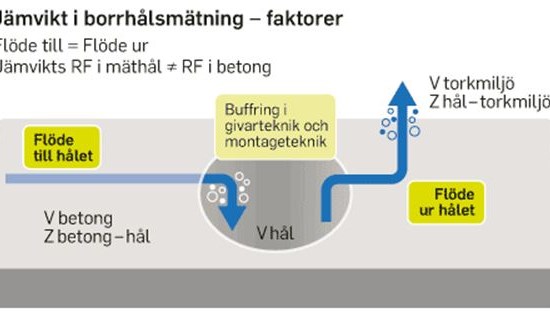

Ett mäthål kommer oavsett tätningsteknik alltid att läcka vattenånga eftersom det tätas mot ånggenomsläpplig betong. Hastighet på läckaget beror även på andra faktorer såsom med vilken teknik mätrören monteras samt kvaliteten på tätningen av mätrören. Så länge torkmiljön inte är blötare än betongen kommer ett avläst värde därför alltid att innefatta en rabatt mot verklig relativ fuktighet, RF, i betongen. En principiell enkel jämvikt kan ställas upp där flödet till hålet ska bli lika med flödet från hålet, se den översta figuren till höger.

Trendmässiga avläsningar innan jämvikt uppnåtts

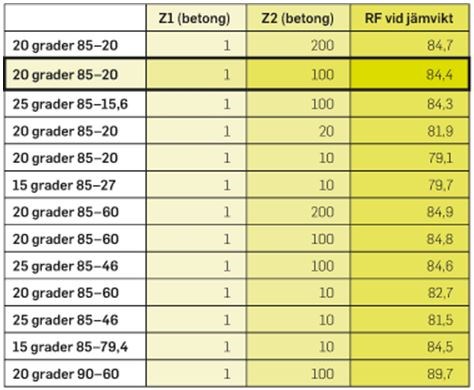

Principiellt innebär tabell och text till höger följande: Ju tätare betongen blir desto större mätrabatt kommer att presteras om inte tätningstekniken utvecklas i motsvarande grad. Vid ett systematiskt montage kommer även mätrabatten att vara helt systematisk. Det gör tyvärr att rabatten blir mycket svår att upptäcka och kvantifiera (om få montagetekniker med likvärdiga läckage används).

Har inte montage skett med full systematik i tätningen blir mätresultaten spretigare och läckage kan avslöja sig på varierande jämviktsnivåer och uttorkningshastigheter. Detta kan upptäckas förutsatt att det finns flera mätpunkter i närheten av varandra som läses av trendmässigt via flera efterföljande avläsningar i tid per punkt. Innan jämvikt uppnåtts kan förflyttningen mot jämvikt lätt uppfattas som en snabb uttorkning av betongen. När mäthålet börjar torka kommer materialytan i mäthålet att få ett större ångmotstånd. Med större motstånd för fukttransport till hålet flyttas jämvikten och mätfelet kan därför öka över tid och då visa ett relativt lägre mätvärde än det verkliga.

Läs fullständig artikel ur Husbyggaren nr 2, 2017 här
